反擊式破碎機

進料粒度:
<=500
出料規格:
可控
生產能力:
45-550t/h
適用物料: 適合各種軟、中硬礦石,如:花崗巖、石灰石、混凝土等。
應用領域: 主要應用于礦山、水泥、高速公路建設、建筑碎石加工等領域。
破碎階段: 中碎、細碎,或稱二級破碎、三級破碎
中/細碎

備注:單機價格視型號而定,不同的型號,不同的生產能力,價格也是不一樣的。本產品單機參考價格范圍在18~55萬元之間,具體價格,請聯系客服提供具體生產要求,免費獲取方案及報價!

產品簡介

一、產品簡介

反擊式破碎機是目前應用比較廣泛的破碎機,也是等級較高的路面用料、高鐵等骨料生產常用機型之一,適合各種軟、中硬礦石的中碎、細碎作業,采用高鉻板錘,抗沖擊、抗磨損,有效延長了易損件使用壽命。主要應用于礦山、水泥、冶金耐火材料等行業,以及高速公路建設、水利工程、建筑碎石加工等領域。

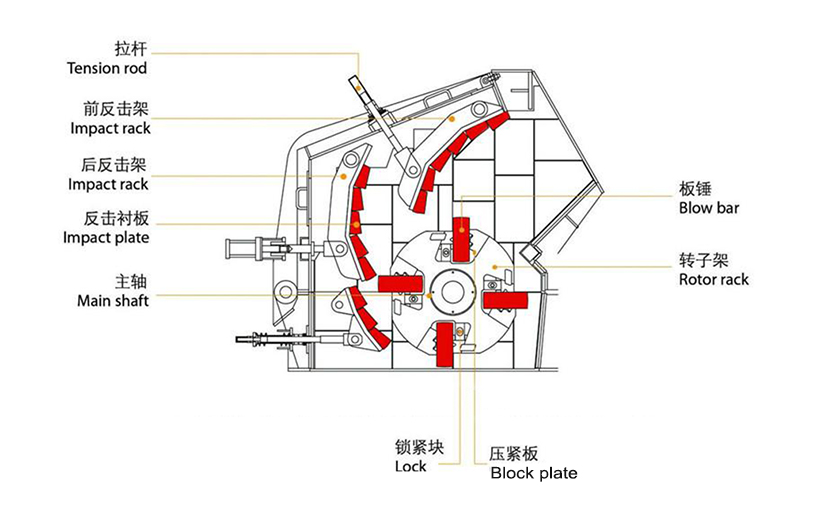

1、結構圖

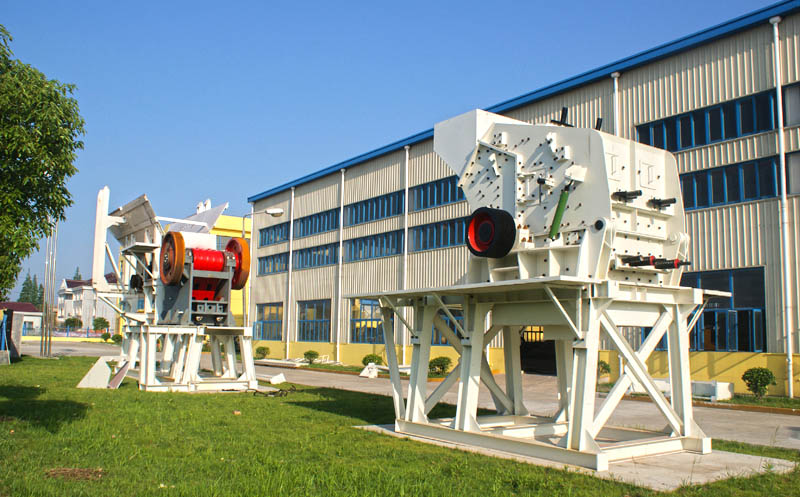

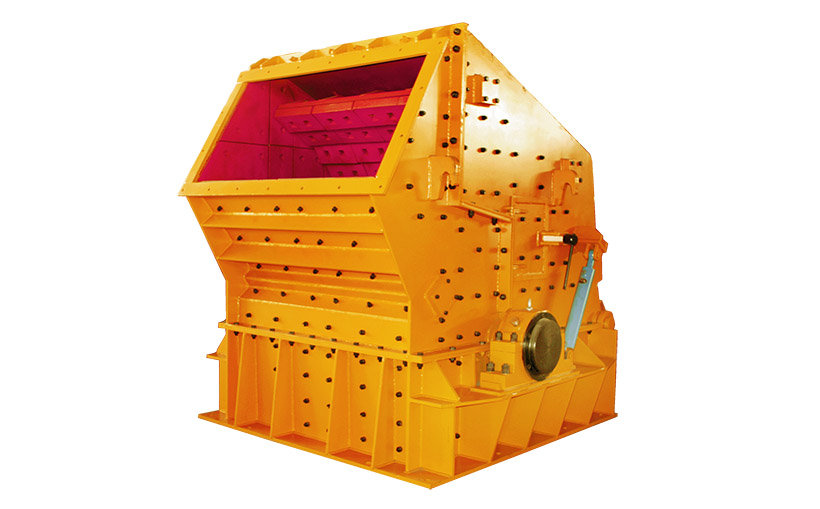

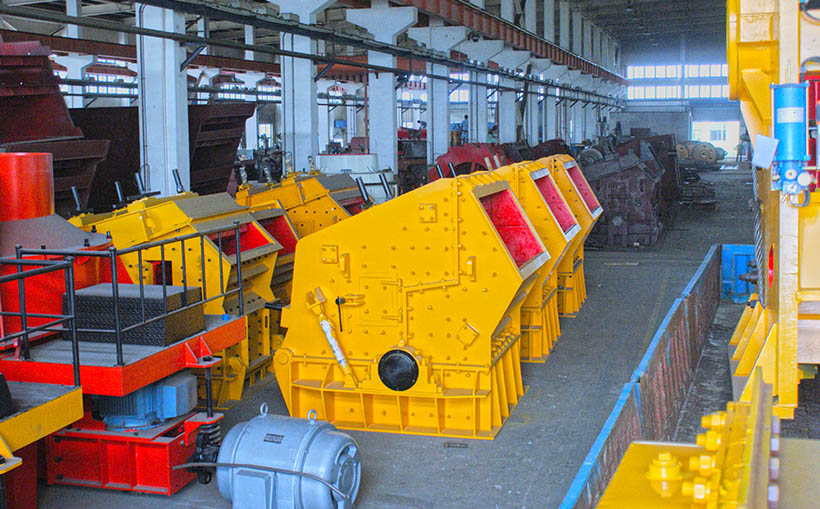

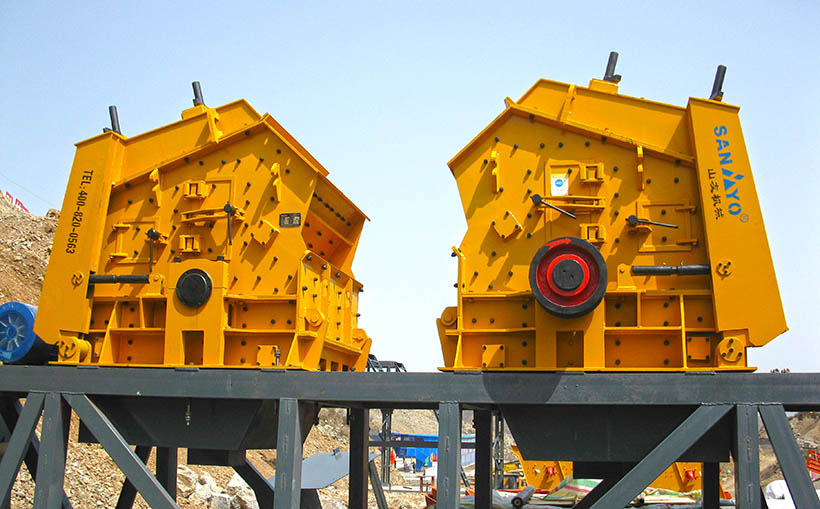

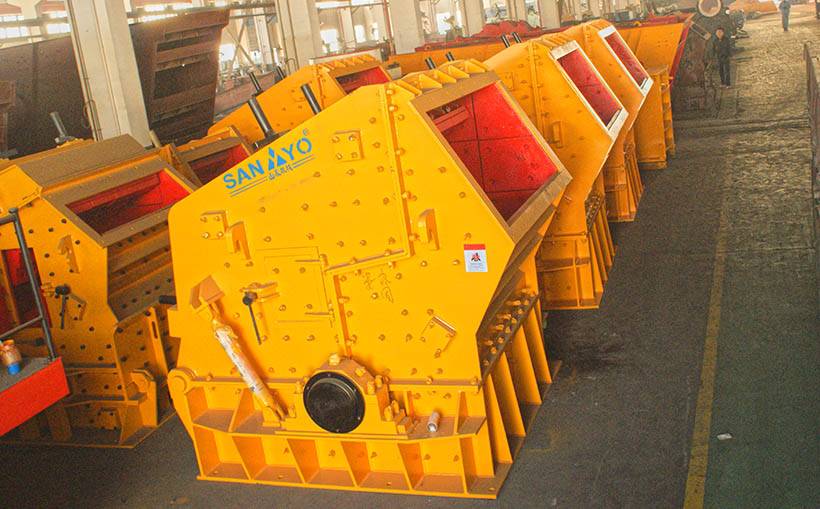

那么,反擊式破碎機長個什么樣子呢?下面以上海山友重工(sanyyo)自主研發生產的PF系列反擊式破碎機為例,給大家展示一下它的結構圖,及實體圖片:


2、工作原理

如果說的顎破的能量來自于擠壓力,那么,反擊破設備的作用力便來自于沖擊力,整的來說,反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。其工作原理如下:

  1. 當反擊破工作時,板錘處于高速轉動狀態,當有物料進入,就會被其拍在反擊架上,物料因高速沖擊而破碎;

  2. 破碎后的物料,受重力作用落下,再次遇到高數轉動的板錘,又被拍到反擊架上,再次沖擊破碎;

  3. 此過程重復進行,直到物料被破碎至所需粒度,由機器下部排出為止。

  4. 當然,通過調整反擊架與轉子架之間的間隙,可達到改變物料粒度和物料形狀的目的。

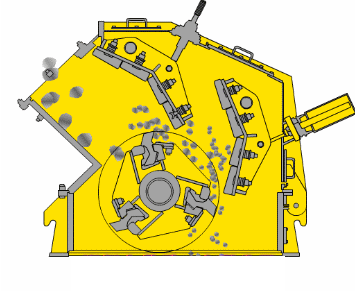

實際工作原理件如下動圖(可參考上方結構圖,輔助理解):


3、應用場景

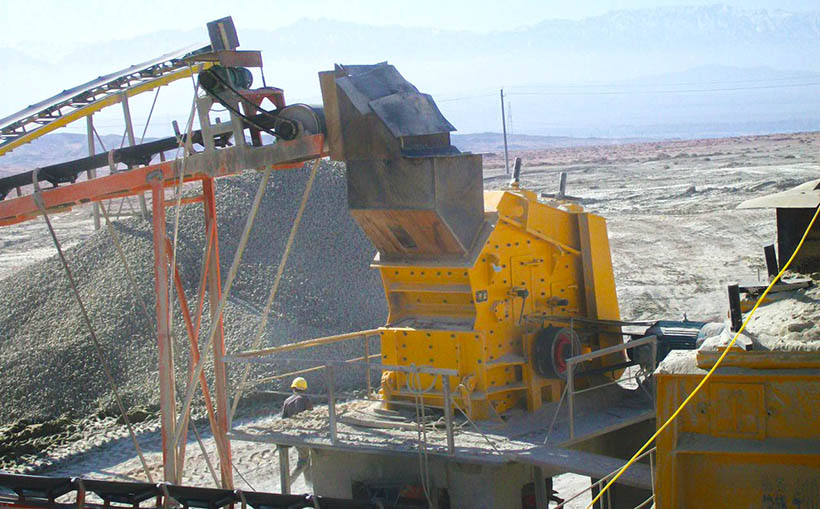

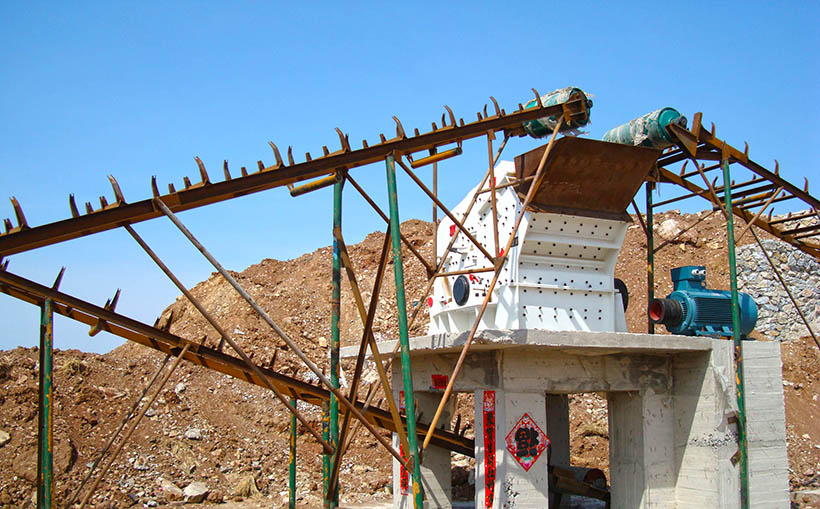

經常搭配顎式破碎機、圓錐式破碎機等破碎設備使用,用于中破、細破,二/三級破碎。在一些生產道路、高鐵骨料中,有較高的整形、外觀、等級要求的時候,生產線中裝配有反擊式破碎機,就能很好的解決問題。


二、優勢特點

反擊式破碎機的主要優勢特點是,簡單的說,大體兩個,整形和可控出料粒度,當然也還有特點,總結如下:

  1. 具有破碎比大、產量高的特點,兼有整形功能。

    Large crushing ratio, big capacity, end product shaping.

  2. 產出骨料級配合理粒形好、呈立方體,符合各類砂石骨料的等級標準。

    Good shape of aggregate produced, the shape are in cubic, they meet grade standard of all kinds of aggregates.

  3. 低寬喂料口方便喂入加大物料,便于生產線布置;使用和維修方便能夠作選擇性破碎;

    Low and wide designed feed opening makes it easy for feeding big material and layout of production line. It is easy to operate and maintain. Selective crushing can be reached.


三、性能參數

sanyyo(山友重工)PF系列反擊式破碎機性能型號參數如下:

型號

進料口

(mm×mm)

最大進料粒度(mm)

生產能力(t/h)

功率(kw)

重量(t)

外形尺寸(mm)

PF-1007

730×400

300

24-45

55

9.5

2400×1558×2660

PF-1010

1080×400

350

50-80

75

12.6

2532×1985×2196

PF-1210

1080×400

350

80-130

110

14

2690×2015×2890

PF-1214

1430×400

350

100-160

132

18

2690×2385×2890

PF-1315

1520×860

350

140-220

220

19.3

3096×2800×2667

PF-1316

1640×880

400

150-250

200-220

19.5

3096×2850×2667

PF-1516

1640×900

450

240-400

280-315

26.5

3400×3550×3285

PF-1620

2000×980

500

380-550

250/280x2

38

3553×3398×3277


四、易損部件

反擊式破碎機的主要工作部件:

  1. 帶有板錘的高速旋轉的轉子;

  2. 直接或間接裝在機殼上的各種形式反擊板;

  3. 此外,還有調整出料粒度的均整蓖板。

所以,轉子、板錘、反擊板、蓖板是反擊式破碎機易損壞零件;轉子軸和軸承、調整彈簧、均整蓖板、懸掛軸、傳動裝置等是通用性易損件。
