振動篩

進料粒度:
<=250mm
出料規格:
0-3mm 5-10mm 10-50mm
生產能力:
200-250t/h
適用物料: 各種破碎及未破碎石料
應用領域: 冶金、煤礦、選礦、建材、化工、磨料、水電、礦山開采等行業
篩面層數: 1-4層
篩分均勻 多規格 不堵孔

備注:?jiǎn)螜C(jī)價格視型號而定,不同的型號,不同的生產能力,價格也是不一樣的。本產品單機參考價格范圍在18~55萬元之間,具體價格,請聯系客服提供具體生產要求,免費獲取方案及報價!

產品簡介

一、產品簡介

振動篩(圓振動篩)的運動軌跡呈圓周,是一種多層數(一般有1~4層)、高效新型的振動篩,專為對物料進行不同顆粒大小的篩分而設計,特別適用于重型、中型和精細篩分等各種篩分作業,是初級破碎、二級破碎和成品料的理想篩分設備。

1、產品結構

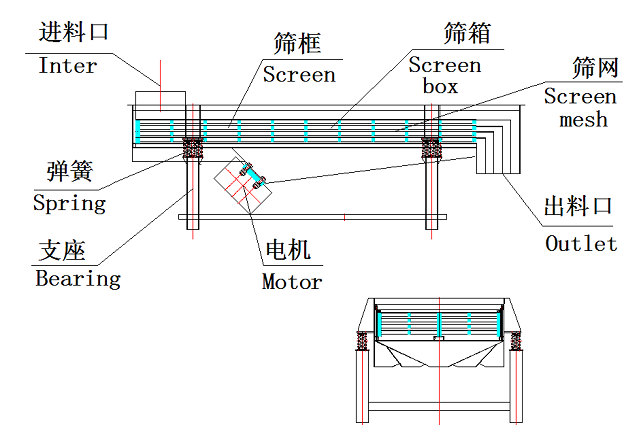

圓振動篩(振動篩)是由篩箱、篩網、篩框、激振器、橡膠彈簧、支架、主軸等組成,其結構平面示意圖(剖析圖)如下:


2、工作原理

振動篩的工作原理,或說工作流程主要?dú)w結如下:

①通過偏心塊的旋轉,產生激振力,從而使篩箱隨之產生圓周往復運動;

②物料在傾斜的篩面上連續做近似圓的彈跳翻滾運動,通過反復的與篩孔進行比較,小于篩孔尺寸的物料透篩,大于篩孔尺寸的物料在篩面上;

③根據篩網,篩孔的大小,最終篩分成不同尺寸的物料。

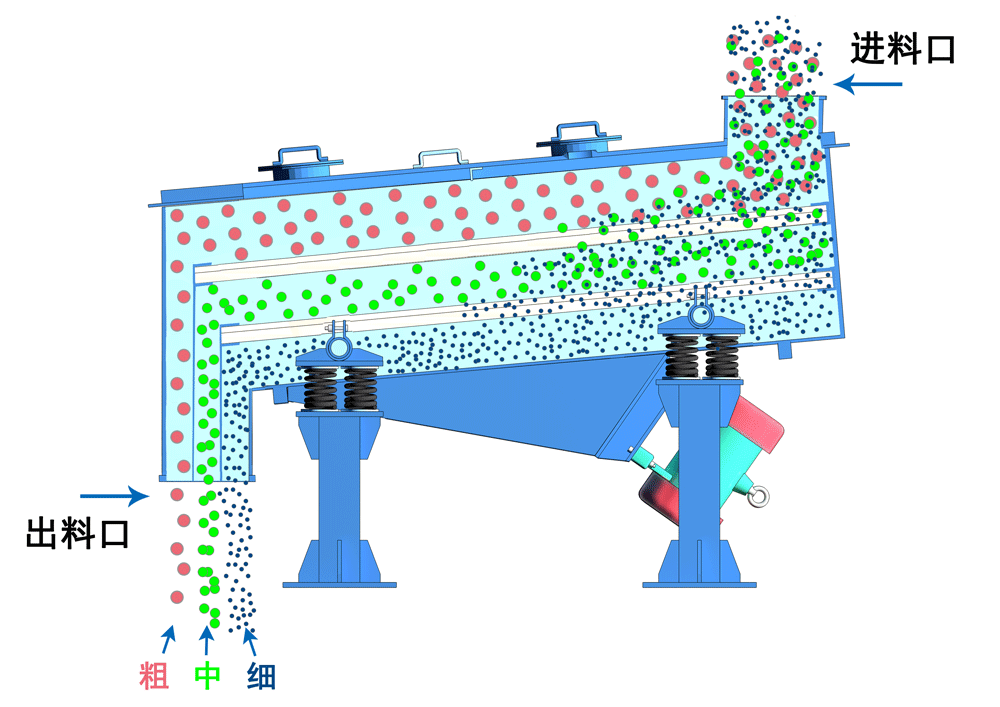

其gif動圖如下:


3、生產現場

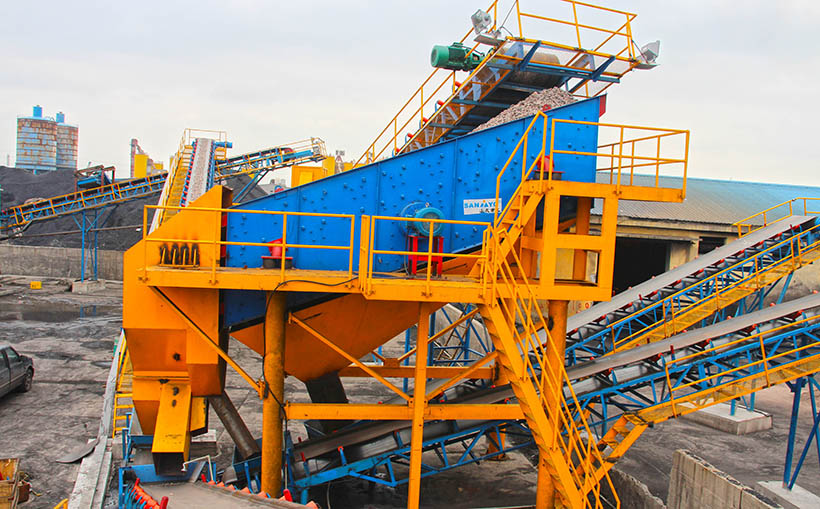

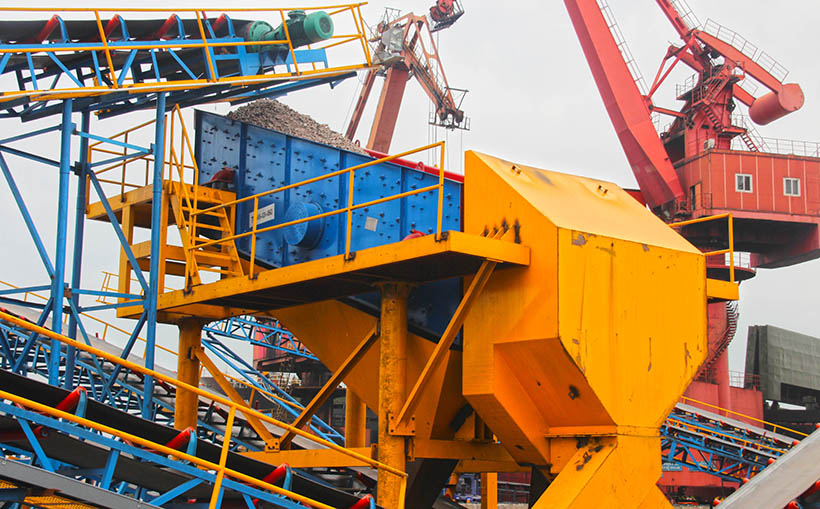

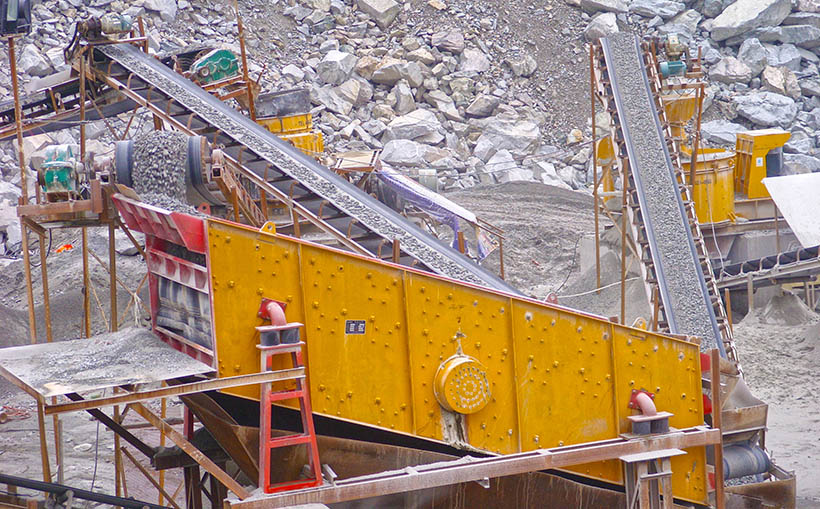

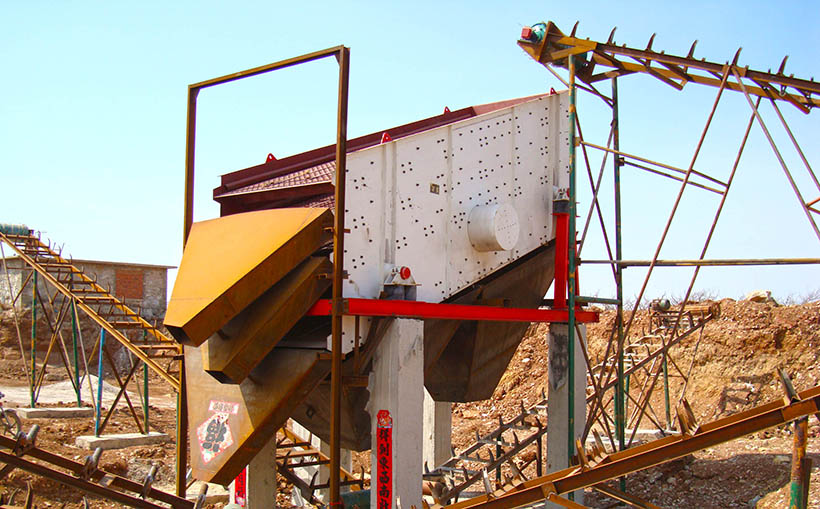

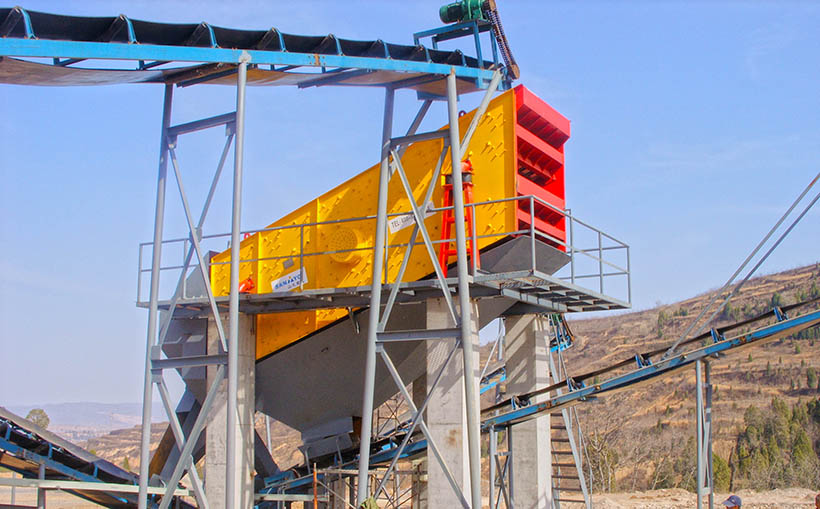

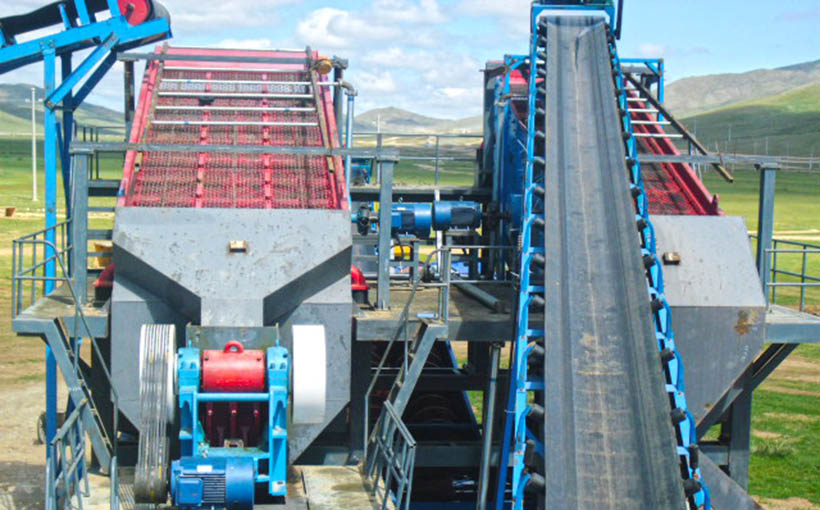

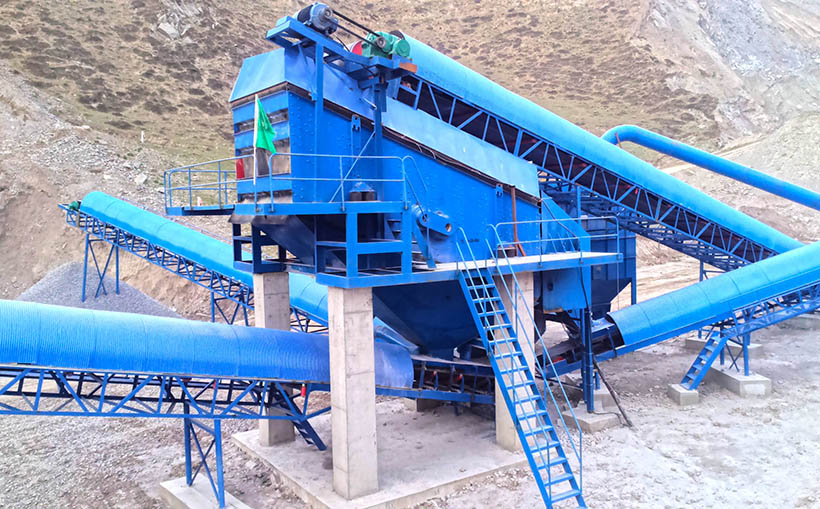

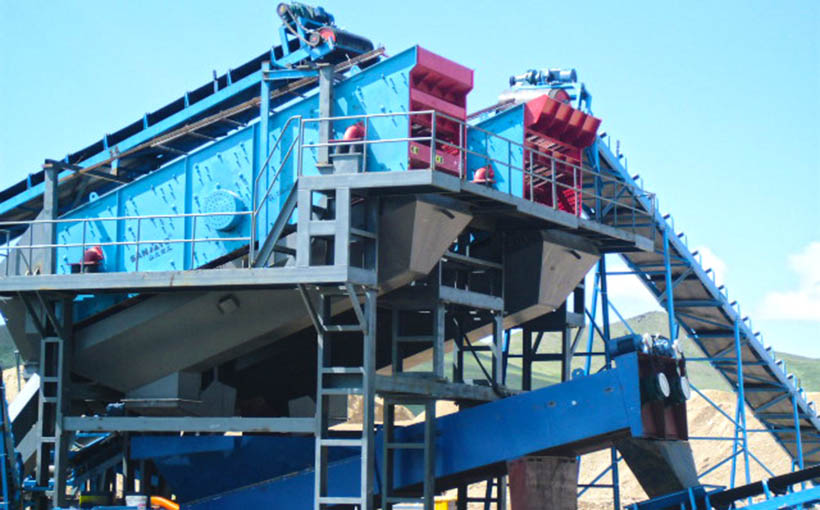

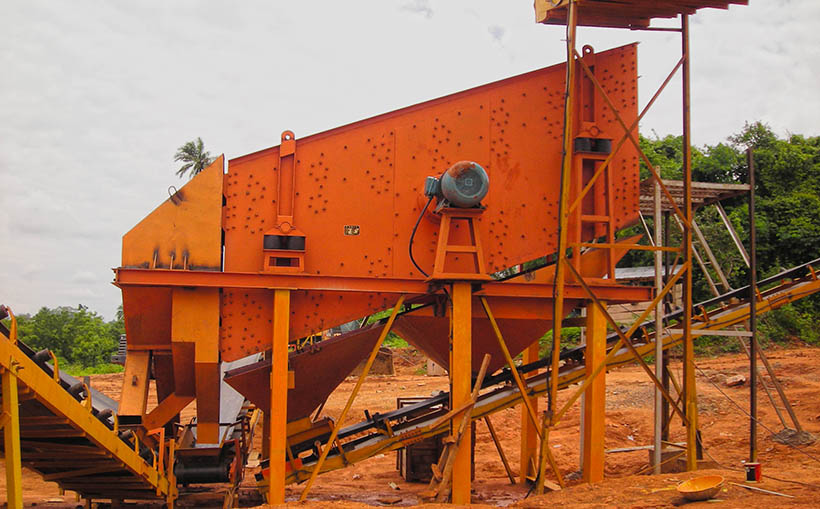

下面是一組來自上海山友重工的現場實拍圖,當然,里面是涉及并使用到振動篩的生產線現場,圖組如下:

二、產品特點

  1. 采用筒體式偏心軸和偏心塊調節振幅提高了激振力,增加產能。環槽鉚釘聯接結構先進,堅固耐用;

    Adjustment of amplitude of vibration through cylindrical eccentric shaft and eccentric block improved the excitation force and capacity. Advanced structure of ring groove rivet joint makes it strong and durable.

  2. 物料篩淌線長,有效提高篩分效率、篩分均勻;

    Long sieving line of material effectively improved the screening efficiency, and the material screened is even.

  3. 篩分規格多、范圍廣,可按具體要求選配和定制;

    Wide screening range and specification for choosing, it can also be tailored.

  4. 采用含錳優質彈簧鋼編織篩網,使用壽命長,不易堵孔;另有棒條、聚氨酯等多種不同材質可選;

    Screening mesh made of manganese contained high-quality spring steel gives it longer service life, its hole is not easy to be blocked. The alternative material of the screening mesh can be steel bar, polyurethane and others.

  5. 采用輪胎聯軸器,柔性鏈接,運轉平穩,結構簡單,維修方便快捷;

    Flexible connected with tire coupling, smooth operation, simple structure, easy maintenance.

  6. 振動器采用大游隙軸承,稀油潤滑、噪聲低、壽命長。

    Wide clearance of bearings is used for the vibrator. The vibrator is lubricated with thin oil lubrication, it has low noise and long service life.


備注:設備篩網規格等可根據用戶的設計要求定制、振動篩的篩分量因篩孔出料規格尺寸、物料含泥量、含水率等的不同,實際處理量以生產現場為準。

Note: Specification of screening mesh can be tailored as per customer’s design and requirement. Processing capacity of the screen varies from sieve size, percentage of mud contained and moisture content of the material. The actual handling capacity is based on the production site.

三、性能參數

山友重工自主生產研發的YK系列的振動篩,其各產品尺寸規格、生產能力、功率、重量等技術參數如下:

型號

篩面層數

篩面規格

最大進料粒度

處理能力(t/h)

振動頻率(Hz)

功率

重量

外型尺寸

3YK-1245

3

1200×4500

200

15-80

16.2

11

4807

5600×1800×1850

3YZ-1548

3

1500×4800

200

30-200

13-16

15

6866

5906×2100×1900

4YZ-1548

4

1500×4800

200

30-250

13-16

18.5

7360

5906×2100×2150

2YK-1854

2

1800×5400

250

50-300

16.2

18.5

6769

6509×2536×1810

3YK-1854

3

1800×5400

250

50-300

16.2

22

8285

6509×2536×1910

4YK-1854

4

1800×5400

250

50-300

16.2

30

9796

6509×2536×2250

2YK-2160

2

2100×6000

250

100-400

16.2

30

9680

7150×2670×2120

3YK-2160

3

2100×6000

250

100-400

16.2

30

10206

7150×2670×2270

4YK-2160

4

2100×6000

250

100-400

16.2

30

11800

7150×2670×2650

2YK-2460

2

2400×6000

300

150-600

16.2

30

11020

7150×2900×2260

3YK-2460

3

2400×6000

300

150-600

16.2

30

12350

7150×2900×2350

4YK-2460

4

2400×6000

300

150-600

16.2

37

13850

7150×2900×2680

2YK-2670

2

2600×7000

300

250-700

16.2

37

13260

8120×3120×2310

3YK-2670

3

2600×7000

300

250-700

16.2

37

14850

8120×3120×2820

DF-1230

1

1200×3000

200

20-200

16.2

5.5

1540

3500×1800×1100

DF-1548

1

1500×4800

250

50-450

16.2

15

3750

5330×2000×1300

DF-1854

1

1800×5400

300

70-600

16.2

15

4590

5630×2200×1320

DF-2160

1

2100×6000

300

120-750

16.2

15

5423

6550×2600×1420
